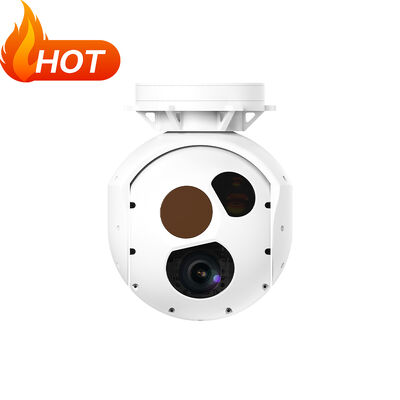

【TS200C】محمول گیمبال دوگانه سنسور EO MWIR IR با مسافت‌یاب لیزری

MOQ:	1
قیمت:	negotiable
بسته بندی استاندارد:	کیس بسته بندی هوا
ظرفیت تامین:	30 عدد در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

HONPHO

گواهی

ISO9001:2015/GB/T 19001-2016

شماره مدل

TS210C-01

نام محصول:

دوربین گیمبال پهپاد

≤Φ210mm×266mm

≤5.5 کیلوگرم

ولتاژ:

24 ولت

مصرف برق:

میانگین: ≤80 وات، پیک: ≤150 وات

دمای کاری:

-20 تا 60 درجه

برجسته کردن:

برد یاب لیزری Gimbal Payload

EO Dual Sensor Gimbal Payload

Eo Ir Sensor Gimbal Payload

توضیحات محصول

دو سنسور گيمبال بار مفید EO MWIR IR با ليزر Range Finde

TS200C یک سیستم الکترو اپتیک متعدد طیبی است که دارای سنسور 30X EO، MWIR خنک شده، موتور سرو 360 درجه چرخش مداوم و عملکرد ثبات محور بصری با دقت بالا است.وزن کل حدود 5.5kg.TS200C سیستم الکترو اپتیکال هوایی با وزن سبک، پیشرفته و با دقت ثبات بالا و تکنولوژی سیستم servo پن تیل و پوشش شخصیت خود، تخصیص و عملکرد نمایش،همچنین می تونه روی UAV هم جمع بشهکشتی ها و وسایل نقلیه برای پاسخگویی به نیازهای دریایی و هوایی.

TS200C dual sensor gimbal payload ادغام لمسیومتر لیزری و تابش لیزری، استفاده گسترده در نظارت دریایی.

وظایف

1. ارائه ویدئو مادون قرمز و تصویر برای منطقه تشخیص

2. عملکرد ثبات محور بصری با دقت بالا

3. با توانایی شناسایی و تشخیص اهداف زمینی

4. پشتیبانی جستجو، ردیابی، قفل، هدایت، و غیره راه های کار

5. با پوشش کاراکتر، تخصیص و عملکرد نمایش؛

6با عملکرد خود چک و تشخیص خطا

7. از موقعیت هدف پشتیبانی کنید

8. خودبررسي وتشخیص خطا

مشخصات

سنسور EO	طول موج	0.4μm_0.9μm
	قطعنامه	1920×1080
	طول فوکال	4.3ميلي متر129ميلي متر
	مسافت پرواز	63.7° ∼2.3°
	خروجی ویدیو	HD-SDI ((1080P 30Hz)
	فاصله	مردم:پيگيري 6 کيلومتر:پيگيري 2 کيلومتر

سنسور IR	نوع IR	MWIR ((برد)
	طول موج	3 تا 5μm
	قطعنامه	640x512
	پیکسل	15um
	NETD	25 ميلي گرم
	طول فوکوس	40mm~200mm/F45"زوم مستمر"
	مسافت پرواز	13.75oX11° ∙2.75o×2.2o
	فاصله	مردم: شناسایی 3 کیلومتر؛ تشخیص 1 کیلومتر وسیله نقلیه: شناسایی 15 کیلومتر؛ تشخیص 6 کیلومتر

فاصله سنج لیزر و تابش لیزر	طول موج	1064nm
	انرژی لیزر	25mJ
	عملکرد
	فاصله محدوده	≥5 کیلومتر
	دقت محدوده ای	±2m

سیستم سرو	محدودیت های چرخش	۳۶۰ درجه پیوسته پان، شیپ: -110° ~ +10 o
	دقت زاویه ای:	≤2mrad
	دقت ثبات	≤100μrad ((1σ) ((2°/Hz,1°/Hz Swing)
	حداکثر سرعت زاویه ای	≥60°/s
	حداکثر شتاب زاویه ای:	≥90°/S

عملکردهای ردیابی	سرعت حرکت:	30 پیکسل در هر فریم
	کنتراست تصویربرداری هدف	8 درصد
	پیکسل تصویربرداری هدف ((مینی)	4x3 پیکسل
	حمایت	ضد محاصره بدون از دست دادن عملکرد

رابط	ارتباطات رابط	RS422 x2 ((TTL اختیاری)
	خروجی ویدیو	HDSDIx1

نقشه مکانیکی

مشخصات شرکت

شرکت فناوری Chengdu HONPHO Co., Ltd. در ماه مارس 2018 تاسیس شد. این یک شرکت فناوری پیشرفته ملی است که بر تحقیق و توسعه ، تولید هوشمند و خدمات سیستم فوتو الکتریکی پیشرفته تمرکز دارد.محصول اصلی HONPHO سیستم های بار مفید فوتو الکتریکی است، این بار مفید به شدت در UAVها، کشتی های بدون سرنشین، وسایل نقلیه بدون سرنشین، هلیکوپترها و هواپیماهای با بال ثابت کم سرعت استفاده می شود. به ویژه برای شناسایی و حمله به UAVها و هلیکوپترهای مسلح.HONPHO تقريباً 5،000 متر مربع برای پاسخگویی به نیازهای تحقیق و توسعه، تولید، عملیات و دفتر. بیش از 100 کارمند، از جمله 2 متخصص ارشد ملی، 3 دکتر، 21 استاد،۱۰ کارشناس فنی با عناوین ارشد و ۴ محقق به HONPHO پیوستند. HONPHO برنده بیش از 10 جوایز ملی و ملی دفاع علم و تکنولوژی پیشرفت ، و بیش از 20 حق مالکیت معنوی.ما متعهد به ساخت HONPHO به یک شرکت با تکنولوژی بالا در سیستم های فتو الکتریکی مشهور در جهان هستیم
