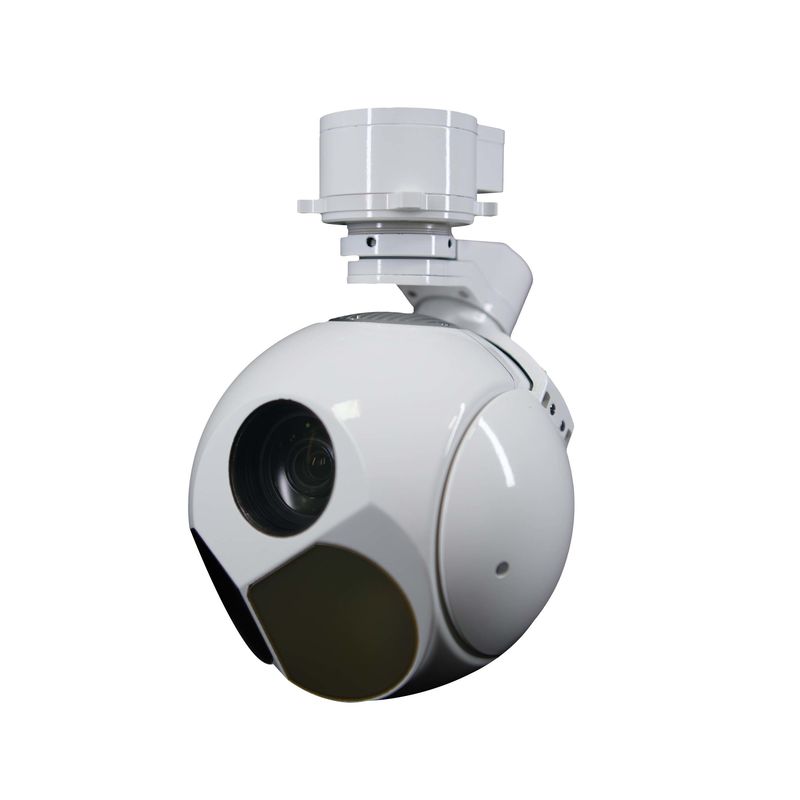

دوربین پهپاد گیمبال 1.1 کیلوگرمی سه محوره IR EO با عملکرد برد لیزری

سه محور IR EO Sensor UAV Gimbal Cameraبا عملکرد لیزر


TS130CT-02 دارای سه چراغ است که شامل نور مرئی، IR و لیزر است، که باعث می شود طیف گسترده تری از کار را به دست آورد. TS130CT-02 یک دوربین گیمبال برای نظارت و بازرسی دور است.این یک ژوم نوری 30x SONY 1/1 را ادغام می کند.8 ¢ دوربین شبانه روز و یک دوربین حرارتی مادون بنفش 35 میلی متری 12μm و فاصله سنج لیزر 3000m. پشتیبانی از ردیابی هدف پایدار و تشخیص. با 3- محور دقت بالا،دوربین دارای مزیت های فوت' آن' بهتر آلومینیوم آلیاژ خانه، ضد تداخل و از بین رفتن گرما. آن را به طور گسترده ای در صنایع UAV از ماموریت های دور مانند بازرسی، نظارت، نجات و سایر برنامه های کاربردی چالش برانگیز استفاده می شود.و سایر کاربردهای صنعتی.


وظایف

1. ارائه ویدئو مادون قرمز و تصویر برای منطقه تشخیص
2دقت بالا و ثبات محور دید
3. توانایی شناسایی و تشخیص اهداف زمینی
4. پشتیبانی جستجو، ردیابی، قفل، هدایت، و غیره حالت کار
5. پشتیبانی از شخصیت پوشش، سفارشی و نمایش
6. پشتیبانی از موقعیت هدف و فاصله لیزر
7. خودبررسي وتشخیص خطا
8کنترل UDP و انتقال ویدیو (UDP/RTSP) از طریق اترنت
9اندازه گیری دمای فرضی رنگ IR
10. در حافظه ویدیو و تصویر ساخته شده

مشخصات

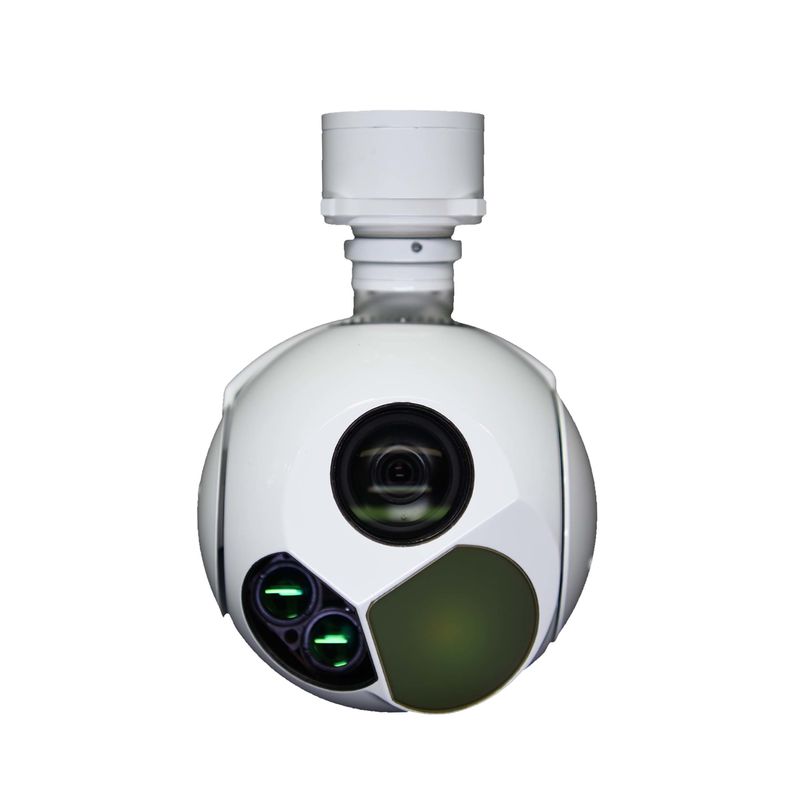

عکس


نقشه مکانیکی



اصول کار سیستم ردیابی پلتفرم نوری

سیستم ردیابی ابتدا به دنبال هدف در حالت بیشتر دیده می شود اما کمتر دیده می شود، و سپس به حالت کمتر دیده می شود اما بیشتر دیده می شود هنگامی که ردیابی هدف را پیدا می کند.ردیابی به فرآیند پیدا کردن یک هدف در حال حرکت در طول زمان اشاره دارد.هنگامی که یک سیستم ردیابی از یک سنسور اپتوالکترونیک (به عنوان مثال، یک دستگاه شارژ متصل (CCD: Charge-Coupled Device)) برای به دست آوردن یک دنباله از تصاویر از حرکت هدف استفاده می کند،ما بهش ميگيم سيستم پيگيري اپتو الکترونيکيسیستم های ردیابی فتو الکتریکی معمولاً از فناوری ردیابی محور کامپوزیت استفاده می کنند که شامل دو واحد محرک ، قفسه و مرحله ردیابی دقیق است.رَک باید سیگنال چرخش موقعیت را بر اساس سیگنال هدایت بدست آورد.، و هدف را با یک میدان دید بزرگ و فرکانس نمونه گیری پایین با چرخش خود در آشکارگر ضخیم نشان می دهد،و دریافت نتیجه موقعیت با یک محدوده سفر بزرگ و دقت ردیابی پایین توسط گشتاور حلقه کنترل هدایت می شودبر مبنای کاهش خطا ردیابی آشکارگر ضخیم، باقی مانده ردیابی هدف تولید شده توسط سیستم سرو راک به ردیابی ثانویه وارد می شود.پلت فرم ردیابی دقیق موتور را با مقدار خارج از هدف بدست آمده از آشکارگر ظریف با میدان دید کوچک و فرکانس نمونه گیری بالا هدایت می کند، و دقت نهایی جهت گیری محور نوری تحت عملکرد ردیابی با محدوده سفر کوچک و دقت ردیابی بالا بدست می آید.وظیفه نهایی سیستم ردیابی نوری این است که به طور مداوم کاهش خطای محور ظاهری بین دستگاه و هدف با رانندگی ابزار از طریق موتور.
