محل منبع:
چین
نام تجاری:
HONPHO
گواهی:
ISO9001:2015/GB/T 19001-2016
شماره مدل:
TS170C-02
با ما تماس بگیرید

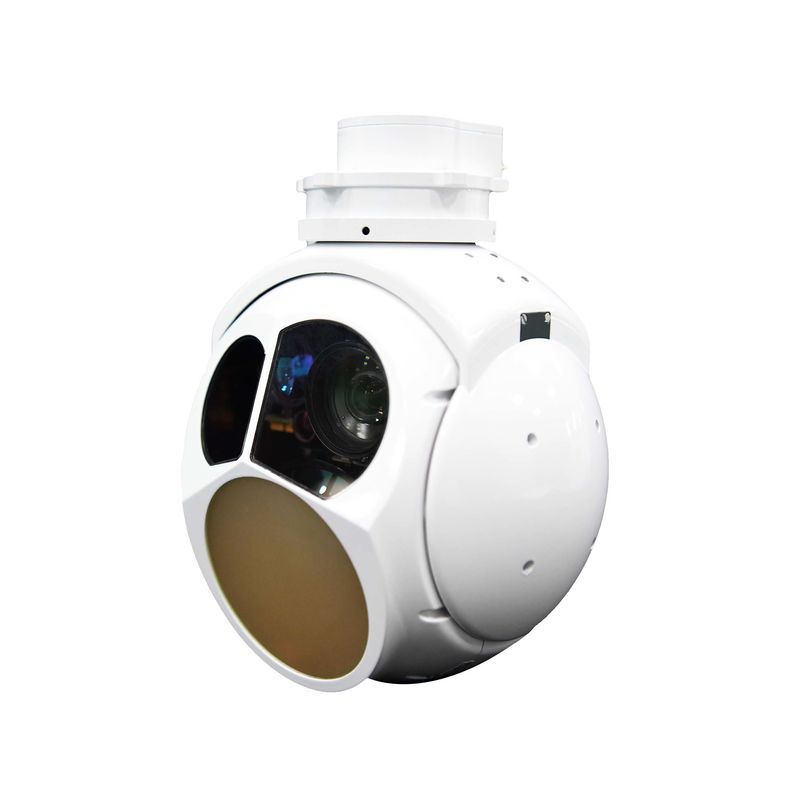

30X سیستم نظارت نوری نور مرئی با دوربین حرارتی LWIR
نوع TS170C-02 داراي سه چراغ شامل سنسور EO، LWIR و روشنكننده هاي ليزري است. با اين فرعي ها، دوربين ما مي تواند به طور کامل براي نيازي به نظارت کار کند.حلقه های لغزنده الکتریکی باعث ثبات فرآیند تصویربرداری می شود. عکس های ارتجاعی بالا تضمین می شود.
وظایف
1. ارائه ویدئوی مادون قرمز و تصویر برای منطقه تشخیص
2. ثبات محور بصری با دقت بالا
3. توانایی شناسایی و تشخیص اهداف زمینی
4. پشتیبانی جستجو، ردیابی، قفل، هدایت، و غیره حالت کار چندگانه
5. پشتیبانی از شخصیت پوشش، سفارشی و نمایش
6خودبررسي و تشخيص خطا
7. قرار دادن هدف و ليزر
مشخصات
| سنسور EO | طول موج | 0.4μm_0.9μm | |||
| قطعنامه | 1920×1080 | ||||
| طول فوکال | 4.3ميلي متر129ميلي متر | ||||
| مسافت پرواز | 63.7° ∼2.3° | ||||
| خروجی ویدیو | HD-SDI ((1080P 30Hz) | ||||
| فاصله | مردم: کشف 6 کيلومتر؛ تشخیص 2 کيلومتر | ||||
| سنسور IR | نوع IR | LWIR ((غیر خنک) |
| طول موج | 8 ‰ 14μm | |
| قطعنامه | 640x512 | |
| پیکسل | 12um | |
| NETD | 40 ميلي گرم | |
| طول فوکوس | ۶۳ میلیمتر/ف۱0 | |
| مسافت پرواز | 6.9x5.5 | |
| فاصله | مردم: تشخیص 1.8km; تشخیص 0.4km ماشين: کشف 10 کيلومتر؛ شناسايي 2.5 کيلومتر |
| فاصله سنج لیزر | طول موج | 1535nm |
| عملکرد | ||
| فاصله محدوده | 4 کیلومتر | |
| دقت محدوده ای | ±3 |
| سیستم سرو | محدودیت های چرخش | ۳۶۰ درجه پیوسته پان، پیچ: -110 درجه ~ + ۱۰ درجه | ||||
| دقت زاویه ای: | ≤2mrad | |||||
| دقت ثبات | ≤100μrad ((1σ) ((2°/Hz,1°/Hz سوئیچ) | |||||
| حداکثر سرعت زاویه ای | ≥50°/s | |||||
| حداکثر شتاب زاویه ای: | ≥90°/S | |||||
| عملکردهای ردیابی | سرعت حرکت: | 30 پیکسل در هر فریم | ||||
| کنتراست تصویربرداری هدف | 8 درصد | |||||
| پیکسل تصویربرداری هدف ((مینی) | 4x3 پیکسل | |||||
| حمایت | ضد محاصره بدون از دست دادن عملکرد | |||||
| رابط | ارتباطات رابط |
RS422 x2 ((TTL اختیاری) | |||
| خروجی ویدیو | HDSDI | ||||
عکس
نقشه مکانیکی
اصول عملکرد لیزر پالس شده
اصل اصلی این است که یک پرتو لیزر را با زمان بسیار کوتاه به شیء تشخیصی برساند،و فاصله از آشکارگر به جسم اندازه گیری شده به طور معکوس با اندازه گیری مستقیم زمان پرواز انتشار لیزر است.، ضربه زدن به شی کشف شده و سپس بازگشت به آشکارگر. این روش فاصله گیری شبیه به رادار سنتی ریز مایکروویو است،تاخیر زمان بازگشت با فاصله طی شده دو برابر فاصله هدف مطابقت دارد..
از آنجا که نور بسیار سریع حرکت می کند، این راه حل نیاز به یک مدار ساعت بسیار نازک (معمولا سطح ps، 1 ps = 10^-3 ns) و یک مدار فرستنده لیزر با عرض پالس بسیار باریک (معمولا سطح ns) دارد.پس توسعه آن دشوار است و آستانه بالایی دارد.، اما استفاده عمومی از اصل TOF LIDAR معمولا می تواند به محدوده تشخیص 100 متر برسد.لیزرهای پالس شده با قدرت اوج بالایی مشخص می شوند، که به آنها امکان می دهد تا مسافرت های طولانی را در فضا طی کنند، بنابراین می توان از فاصله لیزر پالس شده برای اندازه گیری اهداف بسیار دور استفاده کرد.
