905nm 1000m دو محور سیستم بدون سرنشین الکترو اپتیک EO Sensor

دو محور جیرو استیبل گیمبال

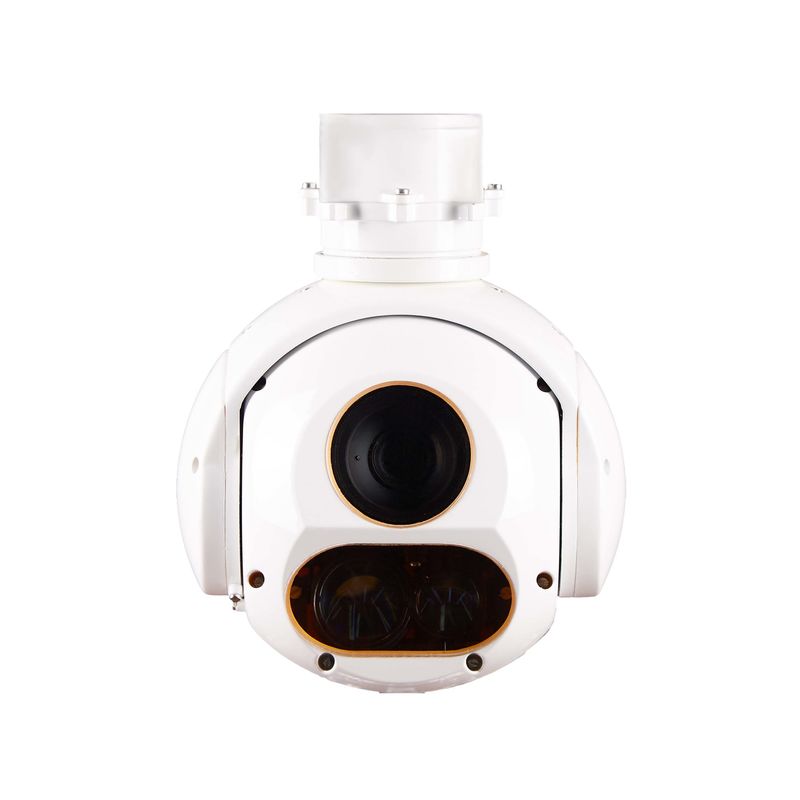

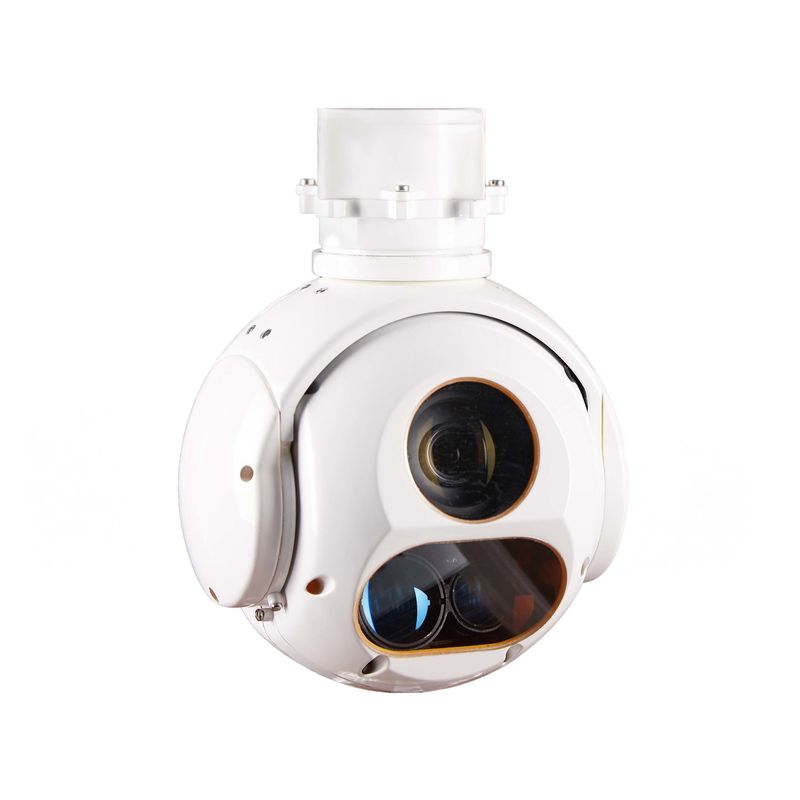

کپسول فوتو الکتریکی TS120B-01 یک پلت فرم دو محوری استقرار شده، مجهز به یک حلقه اسلیپ رسانا برای تحقق چرخش مستمر 360 است،و دارای یک دوربین نور قابل مشاهده با وضوح بالا 30 برابر و یک فاصله سنج لیزر.
این سیستم عمدتاً برای تشخیص، شناسایی، ردیابی، فاصله گیری و موقعیت گذاری تصاویر زمینی در هوا استفاده می شود و نیازهای نقشه برداری هوایی، نظارت و شناسایی را برآورده می کند.

عملکرد

الف) ارائه یک تصویر ویدئویی قابل مشاهده از منطقه تشخیص؛
ب) دارای عملکرد ثبات محور بصری با دقت بالا است.
ج) توانایی شناسایی اهداف زمینی را داشته باشند؛
د) با حالت جستجوی، ردیابی، قفل کردن، هدایت و سایر حالت های کاری؛
e) با عملکرد سفارشی سازی و نمایش بر روی شخصیت ها؛
f) با عملکرد محل هدف؛
ز) با تابع لیزر فاصله گیری
h) دارای عملکرد خود چک و تشخیص خطا است.

دوربین زوم قابل مشاهده

a) باند کاری: 0.4μm ~ 0.9μm
ب) تعداد پیکسل های آشکارساز: 1920×1080
ج) طول فوکال: 4.3mm ~ 129mm، 30 برابر زوم مداوم
د) زوم مداوم میدان دید افقی: 63.7 ~ 1.1;
e) خروجی ویدیو: HD-SDI، 1080P، 30Hz.

ليزر

a) طول موج کاری: 905nm
ب) دقت محدوده: 3 متر
ج) فرکانس محدوده: 1 هرتز
د) فاصله لیزر: 3 ~ 1000 متر

شاخص عملکرد سرو

a) محدوده چرخش
محور ازیموت: n × 360 ° چرخش مداوم.
محور پیچ:-110 ~ +10 (0 در جهت افقی و مثبت در جهت بالا)
ب) دقت اندازه گیری زاویه: ≤2mrad
ج) دقت ثبات: ≤ 100 rad (1 σ) (2/1 Hz، 1/2 Hz swing)
d) حداکثر سرعت زاویه ای: ≥ 50/s
e) حداکثر شتاب زاویه ای: ≥ 90/s2.

شاخص عملکرد ردیابی

a) نرخ بروز رسانی انحراف پیکسل: 50Hz؛
b) سرعت ردیابی: 30 پیکسل در هر فریم
ج) حداقل کنتراست هدف: 8٪
د) حداقل اندازه تصویر هدف: 4×3 پیکسل
ج) در صورت چرخش، کاهش سریع یا بزرگ شدن تصویربرداری هدف، توانایی ردیابی را بدون لغزش یا از دست دادن دارد.
f) توانایی بازگیری هدف را پس از حذف محاصره کوتاه مدت مانند ابرها و صحنه های زمینی دارد.

مشخصات الکتریکی

a) رابط ارتباطی: 1 RS422؛
ب) رابط ویدیویی: یک کانال HD-SDI.

ویژگی های منبع برق

a) ولتاژ نامی DC: 12V؛
ب) محدوده ولتاژ تغذیه طبیعی: 10V ~ 14V؛
ج) مصرف متوسط برق: ≤15W
d) حداکثر مصرف برق: ≤30W.

تعریف رابط

3.1 رابط مکانیکی
برای رابط نصب مکانیکی، به تصویر مراجعه کنید.


شکل 1 رابط مکانیکی

3.2 رابط الکتریکی
دو نوع کانکتور برای توپ فوتو الکتریکی وجود دارد، کانکتور مستطیل برای تامین برق و ارتباطات استفاده می شود و کانکتور RF برای انتقال ویدیو استفاده می شود.برای تعریف رابط مشاهده کنیدجدول 1، جدول 2

جدول 1 تعریف کانکتور مستطیل (J30-15ZK)

جدول 2 رابط ویدیویی (MCX-KYH81)
