سیستم حسگر الکترو اپتیک پهپاد دو محوره 905 نانومتر 1000 متر EO

جیمبال تثبیت شده ژیروسکوپی دو محوره

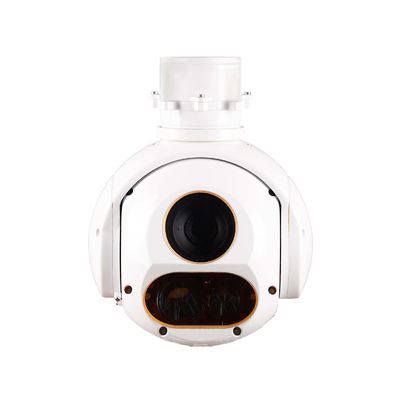

غلاف فوتوالکتریک TS120B یک پلت فرم تثبیت شده ژیروسکوپی دو محوره را اتخاذ می کند، مجهز به یک حلقه لغزشی رسانا برای تحقق چرخش مداوم 360 درجه است و دارای یک دوربین نور مرئی با وضوح بالا با زوم 30 برابر و یک مسافت یاب لیزری است.
این دستگاه عمدتاً برای تشخیص تصویربرداری هوایی زمینی، شناسایی، ردیابی، فاصله یابی و موقعیت یابی استفاده می شود و نیازهای نقشه برداری هوایی، نظارت و شناسایی را برآورده می کند.

 عملکرد

الف) ارائه یک تصویر ویدئویی قابل مشاهده از منطقه تشخیص;
ب) دارای عملکرد تثبیت محور دید با دقت بالا;
ج) توانایی تشخیص و شناسایی اهداف زمینی را داشته باشید;
د) با حالت های کاری جستجو، ردیابی، قفل کردن، هدایت و غیره;
ه) با عملکرد سفارشی سازی و نمایش روی هم قرار دادن کاراکتر;
و) با عملکرد موقعیت یابی هدف;
ز) با عملکرد فاصله یابی لیزری;
ح) دارای عملکردهای خودآزمایی و تشخیص خطا است.

 دوربین زوم مرئی

الف) باند کاری: 0.4μm~0.9μm;
ب) تعداد پیکسل های حسگر: 1920×1080;
ج) فاصله کانونی: 4.3mm~129mm، زوم پیوسته 30 برابر نوری;
د) میدان دید افقی زوم پیوسته: 63.7 ~ 1.1;
ه) خروجی ویدئو: HD-SDI، 1080P، 30Hz.

فاصله یابی لیزری

الف) طول موج کاری: 905 نانومتر;
ب) دقت فاصله یابی: 3 متر;
ج) فرکانس فاصله یابی: 1 هرتز;
د) فاصله یابی لیزری: 3 ~ 1000 متر.

شاخص عملکرد سروو

الف) محدوده چرخشی
محور سمت: n×360 درجه چرخش مداوم.
محور گام: -110 ~+10 (0 در جهت افقی و مثبت در جهت رو به بالا)
ب) دقت اندازه گیری زاویه: ≤2mrad;
ج) دقت پایداری: ≤ 100 راد (1 σ) (2/1 هرتز، نوسان 1/2 هرتز);
د) حداکثر سرعت زاویه ای: ≥ 50/s;
ه) حداکثر شتاب زاویه ای: ≥ 90/s2.

شاخص عملکرد ردیابی

الف) نرخ به روز رسانی انحراف پیکسل: 50 هرتز;
ب) سرعت ردیابی: 30 پیکسل/فریم;
ج) حداقل کنتراست هدف: 8%;
د) حداقل اندازه تصویربرداری هدف: 4×3 پیکسل;
ه) در صورت چرخش، کاهش سریع یا بزرگ شدن تصویربرداری هدف، توانایی ردیابی بدون لغزش یا از دست دادن را دارد;
و) توانایی بازیابی خودکار هدف را پس از حذف انسداد کوتاه مدت مانند ابرها و صحنه های زمینی دارد.

مشخصات الکتریکی

الف) رابط ارتباطی: 1 RS422;
ب) رابط ویدئو: 1 کانال HD-SDI.

ویژگی های منبع تغذیه

الف) ولتاژ DC اسمی: 12 ولت;
ب) محدوده ولتاژ منبع تغذیه معمولی: 10 ولت ~ 14 ولت;
ج) میانگین مصرف برق: ≤15W;
د) حداکثر مصرف برق: ≤30W.

تعریف رابط

3.1 رابط مکانیکی
برای رابط نصب مکانیکی به تصویر مراجعه کنید.


شکل 1 رابط مکانیکی

3.2 رابط الکتریکی
دو نوع کانکتور برای توپ فوتوالکتریک وجود دارد، کانکتور مستطیلی برای منبع تغذیه و ارتباطات استفاده می شود و کانکتور RF برای انتقال ویدئو استفاده می شود. برای تعریف رابط به جدول 1، جدول 2 مراجعه کنید.

جدول 1 تعریف کانکتور مستطیلی (J30-15ZK)

جدول 2 رابط ویدئو (MCX-KYH81)
