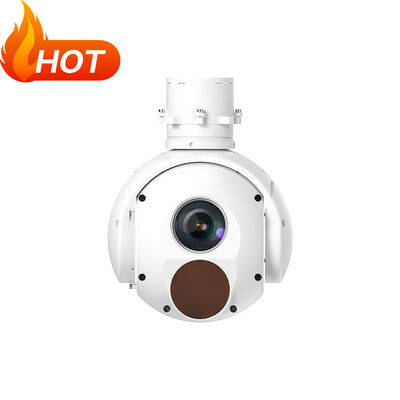

TS120B 1kg دو محور سیستم هدف گیری الکتروپتیکال EO IR Sensor

MOQ:	1
قیمت:	negotiable
بسته بندی استاندارد:	کیس بسته بندی هوا
ظرفیت تامین:	200 عدد در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نام تجاری

HONPHO

گواهی

ISO9001:2015/GB/T 19001-2016

شماره مدل

TS120B

نام محصول:

سیستم هدف گیری نوری الکتریکی

≤Φ120mm×171mm

≤950 گرم

ولتاژ:

12 ولت

مصرف برق:

میانگین:≤15W، پیک: ≤30W

دمای کاری:

-20 تا 60 درجه

برجسته کردن:

سیستم هدف گیری نوری دو محوره

1 کیلوگرم سنسور IR EO دو محور

سنسور EO IR سیستم هدف گیری نوری الکتریکی

توضیحات محصول

1 کیلوگرم سنسور دو محوره EO و سیستم هدف‌گیری الکترواپتیکال سنسور مادون قرمز

TS120B یک سیستم هدف‌گیری الکترواپتیکال دو محوره با ژیروسکوپ تثبیت‌شده است که دارای سنسور دوگانه است، موتور سروو با چرخش پیوسته 360 درجه، دوربین زوم HD 30X داخلی و سنسور مادون قرمز موج بلند غیر خنک‌شونده لیزری است. این سیستم عمدتاً در تشخیص تصویربرداری هوایی، شناسایی و ردیابی و غیره استفاده می‌شود و نیازهای نقشه‌برداری، نظارت و سناریوهای کاربردی فاصله‌یابی لیزری را برآورده می‌کند.

سنسور EO: افراد: تشخیص 6 کیلومتر؛ شناسایی 2 کیلومتر وسایل نقلیه: تشخیص 15 کیلومتر؛ شناسایی 8 کیلومتر

سنسور IR: افراد: تشخیص 0.7 کیلومتر؛ شناسایی 0.2 کیلومتر وسایل نقلیه: تشخیص 4.2 کیلومتر؛ شناسایی 1 کیلومتر

TS01C سیستم هدف‌گیری الکترواپتیکال با سنسور دوگانه با وزن سبک، فناوری سیستم سروو پان تیل بالغ و با دقت تثبیت بالا.

عملکردها

1. ارائه ویدئو و تصویر قابل مشاهده برای منطقه تشخیص

2. عملکرد تثبیت محور دید با دقت بالا

3. با قابلیت تشخیص و شناسایی برای هدف زمینی

4. پشتیبانی از جستجو، ردیابی، قفل، هدایت و غیره روش‌های کاری

5. با عملکردهای همپوشانی کاراکتر، سفارشی‌سازی و نمایش؛

6. با عملکرد خودآزمایی و تشخیص خطا

مشخصات فنی

سنسور EO	طول موج	0.4μm～0.9μm
	وضوح	1920x1080
	فاصله کانونی	4.3mm～129mm(30X)
	FOV	63.7°～2.3°
	خروجی ویدئو	HD-SDI(1080P 30Hz)
	فاصله	افراد: تشخیص 6 کیلومتر؛ شناسایی 2 کیلومتر وسایل نقلیه: تشخیص 15 کیلومتر؛ شناسایی 8 کیلومتر

سنسور IR	نوع IR	LWIR (غیر خنک‌شونده)
	طول موج	8～14μm
	وضوح	640x512
	پیکسل	12um
	NETD	50mk
	فاصله کانونی	25mm/F1.0
	FOV	17.4º×14º
	فاصله	افراد: تشخیص 0.7 کیلومتر؛ شناسایی 0.2 کیلومتر وسایل نقلیه: تشخیص 4.2 کیلومتر؛ شناسایی 1 کیلومتر

سیستم سروو	محدودیت‌های چرخش	چرخش پیوسته 360 درجه، شیب: -110° ~+10 º
	دقت زاویه‌ای:	≤2mrad
	دقت تثبیت	≤100μrad(1σ)(2°/Hz,1°/Hz Swing)
	حداکثر سرعت زاویه‌ای	≥50°/s
	حداکثر شتاب زاویه‌ای:	≥90°/S

عملکردهای ردیابی	سرعت حرکت:	30 پیکسل/فریم
	کنتراست تصویربرداری هدف:	8%
	پیکسل تصویربرداری هدف (حداقل)	4x3 پیکسل
	پشتیبانی	ضد انسداد بدون از دست دادن عملکرد

رابط	ارتباطات رابط	RS422 x1 (TTL اختیاری)
	خروجی ویدئو	HD-SDI x1

نقشه مکانیکی

مشخصات شرکت

شرکت فناوری چنگدو هونپو، با مسئولیت محدود. در مارس 2018 تأسیس شد. این یک شرکت ملی با فناوری پیشرفته است که بر تحقیق و توسعه، تولید هوشمند و خدمات سیستم‌های فوتوالکتریک با کیفیت بالا متمرکز است. محصول اصلی HONPHO سیستم‌های محموله فوتوالکتریک کروی است، این محموله به طور گسترده در پهپادها، کشتی‌های بدون سرنشین، وسایل نقلیه بدون سرنشین، هلیکوپترها و هواپیماهای بال ثابت با سرعت کم مستقر شده است. به خصوص برای پهپادهای شناسایی و ضربتی و هلیکوپترهای مسلح. HONPHO نزدیک به 5000 متر مربع فضا برای پاسخگویی به نیازهای تحقیق و توسعه، تولید، عملیات و دفتر دارد. بیش از 100 کارمند، شامل 2 کارشناس ارشد ملی، 3 دکترا، 21 کارشناسی ارشد، 10 کارشناس فنی با عناوین ارشد و 4 محقق به HONPHO پیوسته‌اند. HONPHO بیش از 10 جایزه پیشرفت ملی و ملی دفاعی در علوم و فناوری را به دست آورد و بیش از 20 حق مالکیت معنوی دارد. ما متعهد به تبدیل HONPHO به یک شرکت با فناوری پیشرفته سیستم فوتوالکتریک مشهور در جهان هستیم.
